[안드로이드올인원 개조기 -6] 안드로이드 올인원 라디오, 마이크



1. 라디오

   라디오선은 2개입니다. AM/FM ( 색깔은 확인을 안해봤습니다)

   라디오 연결은 일단 먼저 안드로이드 올인원에서 AM도 된다는데, 안되네요. 특히 테슬라형 세로형은 AM 라디오가 활성화가 안되고, AM 활성화되는 앱을 깔아도 가로형이라서 화면이 짤려서..ㅠ.ㅠ

 결국 FM만 되는데, FM만 쓰실것이면, 안드로이드에서 제공되는 케이블을 쓰면 됩니다.

제 개인적인 생각에는 케이블이 있어서 하는김에 연결했지만, 라디오는 차라리 앱으로 듣는게 좋을것 같습니다. 주파수가 다 잡히지 않는 듯한 느낌이 들어서.......

기본 제공되는 라디오 연결 케이블

굳이 AM/FM 변환 케이블을 안사셔도됩니다.

AM/FM 변환 케이블 (파란색선은 증폭이라서 연결안했습니다.)

   저는 AM/FM 변환 케이블을 구입해서 연결했습니다. 일단 노이즈 타는것도 있지만, AM이 안되는 상황이라서....

    제가 구입한 AM/FM 라디오 케이블

https://ko.aliexpress.com/item/1005004777780343.html?spm=a2g0o.order_list.order_list_main.11.62da140fRQlJA3&gatewayAdapt=glo2kor

3607.0₩ 36% OFF|Car Stereo FM Antenna Signal Booster 자동차 라디오 FM Antenna For Volkswagen Audi Volkswagen Skoda BMW|



차량의 분해편에서 오른쪽 2개 파크라잭을 연결하면 됩니다.

차량의FM/AM 케이블



지역은 중국이 디폴트지만, 나라를 변경해서 해보시길 바랍니다. 라디오 테스트 완료



2. 마이크

  마이크는 순정이 별로 안좋다고해서 그냥 하는김에 교체했습니다 네모난귤님 영상 참조해서,  탈거하는 방법은

 네모난귤님의 LED 등 교체 검색해보시면 됩니다. 아래 영상 마지막에 언급이 되어있습니다.

https://www.youtube.com/watch?v=OdYLRUGHC0Y&t=168s

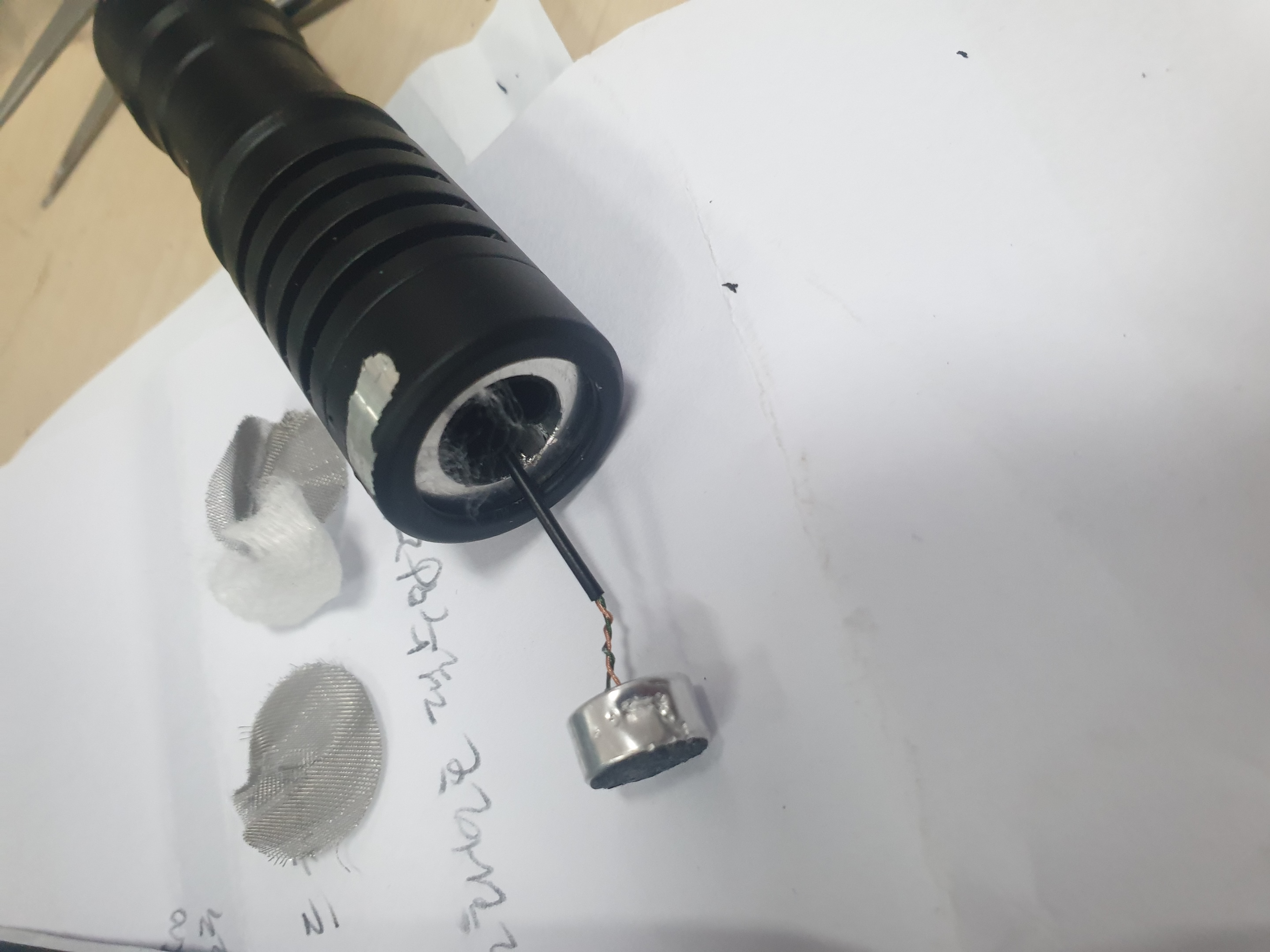

망을 송곳으로 뜯어서 송곳으로 꺼내다 보니 옆이 찌그러 졌네요.. 잘라서 케이블에 납땜



납땜후 기존 마이크 제거후에 넣었습니다.

스티로폼을 구해서 고정을했습니다 (흰색 스티로폼)

기존 선을 사용해보려했는데..... 통전  테스트를 해보니 아니더라구요..핀맵도 카페에 올라온 맵을 보니 4번핀인데 이것도 아닌것 같고...32핀 커넥터와 테스트 해봤는데 아니라서 과감히 포기.

노랑 흰빨 검정



오른쪽으로 부터 1번/3번 (흰빨)4번(노랑) 5번(검정)

선은 전편의 4G  와 연결되는 형태로 대쉬방 밑으로 케이블 매립했습니다. 그리고 A필러..조수석 옆부분은 탈거 하지 않았습니다. 3시간 삽질했는데 도저히 분리가 어려워서 제일 윗쪽 한부분만 분리해서 그냥 케이블을 실내등 있는 부분부터 안드로이드 올인원까지 케이블을 매립했습니다. 마이크 와 연결하는 커넥터는 JST 3핀 커넥터 사용했습니다. 2가닥만 사용해도 됩니다.

JST3 핀 커넥터와 케이블 연결



필러 탈거법은 다음링크 참조

https://m.blog.naver.com/PostView.naver?isHttpsRedirect=true&blogId=ysca1979&logNo=221046878916

삼성차 SM6 A필러 탈거및 조립방법



결국 저는 제일 위쪽 한개만 탈거해서 그사이로 케이블을 넣어서 뺏습니다.

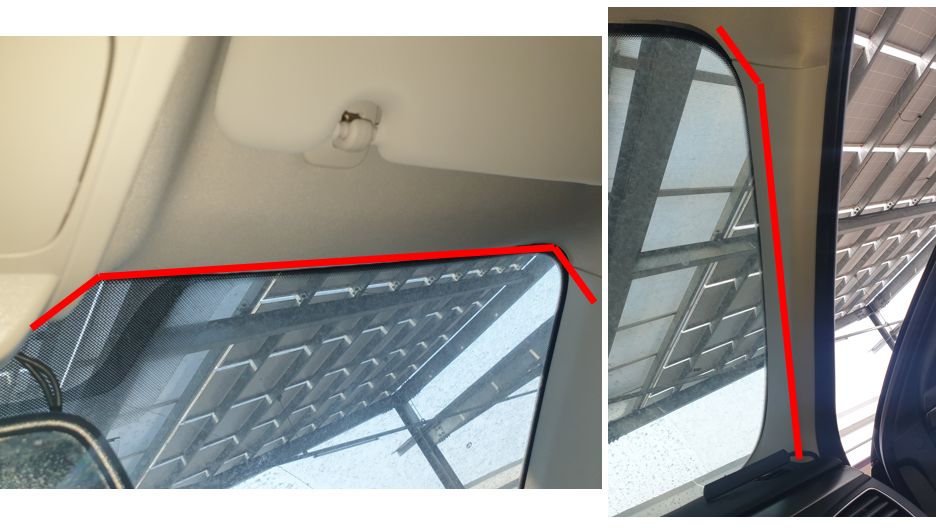

마이크 케이블 매립도



안드로이드 올인원 근처까지 매립한 케이블을 다음 변환 잭으로 연결합니다.

+ 에 빨간색 마이크도 +에 연결 ,

https://smartstore.naver.com/bscom/products/5649091247?NaPm=ct%3Dlezjzlo7%7Cci%3Dcheckout%7Ctr%3Dppc%7Ctrx%3D%7Chk%3D6c7089052e0dae03555d9947fb4c67fc77c905df

3.5 2극 모노 to 2핀 터미널 젠더 NB787 : 보성닷컴



모노잭을 4G 연결하는 케이블쪽에 보면 마이크 암놈 잭이 있습니다. 연결 후,

그리고 보이스 레코더 앱으로 테스트 해보니,

MIC 라고 적힌 안드로이드올인원에 테잎을 붙이고 막고  테스트,

녹음 테스트를 해보니 잘 됩니다...

마이크 설정부분이 없는데, 두곳에서 다 (내장 , 외장 ) 마이크다 동작되는것 같습니다.

테이프 떼고 붙이고 해서 테스트 해봤는데.... 이부분은 나중에 운전중 통화 테스트를 해봐야 정확하게 알것 같습니다.





후...이젠 제일 중요한 후방카메라 남았습니다. 후방은 테스트 해보니 뿌옇게 보이는 현상을 없애려면..결국 교체를..ㅠ.ㅠ
