[안드로이드올인원 개조기 -7] 후방카메라



아래의 사진처럼 뿌옇게 나오는 현상으로 교체를 알아 봤습니다 제일 중요한 부분은

1. 안드로이드 올인원과의 호환  => 영상단자 사용가능함

2. 순정의 사용유무 입니다  => 카메라 단순 교체가 가능한지 아니면 배선까지 작업을 해야 될지....

** 결론은 일단 르노 믿지 마세요. 출고당시 순정인지 아닌지도 모름.(마지막에 3/20 업데이트 부분을 확인해보세요)

3. 후방카메라 출고 당시 달려 있다면 르노 문의에 대해 제가 당한것처럼 의심스럽다면, 트렁크 분해후,

    아래의 사진처럼 5V->3V  회로칩만 확인해보시면 됩니다. 회로칩이 있으면 순정으로 추정,

    만약 없이 4핀 동그라미 커넥터로 연결되어있으면 JY커스텀 제품

4. 기본으로 제공하는 후방카메라 (안드로이드 구입시 주는 후방카메라)는 가니쉬나 트렁크 타입이 아니라서 제외 했습니다.

5. 3월23일 현재 최종 결론은 만약 확인을 해보고 크게 작업하기 싫으시면, 기존 제품이 르노에서 나오는 2가지 타입중 순정은 SM 오토몰, 나머지는 JY 커스텀 제품을  구입해서 카메라 혹은 보드만 교체하셔도 될겁니다.



그래서, 일단 르노 삼성 직영점과 삼성 오토몰에서 확인한 결과

삼성 오토몰에서는 차대번호로 조회시 안나온다고 하고,

르노 삼성 직영점에 찾아가서 차번호 조회하니, 용품 후방 카메라라고 합니다 그리고 사진처럼 부품번호를

불러줍니다. KP577071714 . 지하에 부품실이 있었는데 거기가서 쪽지를 주고 주문하려 했습니다

" 아 쉽게 풀리나 보다 "하고 룰루랄라 하면서 갔죠.

일단 조회결과 재고 없음. 하만쪽에도 요청하지만 알수 없음 이라고 합니다. 음냘...역시나..

일단 순정은 포기하고 (용품이지만..) 또 뜯기로 합니다..커헐..

안드로이드 올인원에서의 후방카메라 화면과 부품번호



2. 분해

  (1) 차량은 영상단자 RCA 단자와 빨간색 선이 있을겁니다. (빨간색선은 상관없고) - 사진 촬영

        한게 없네요..;; 아마 분해편에서 유튜브 영상에는 있을겁니다.

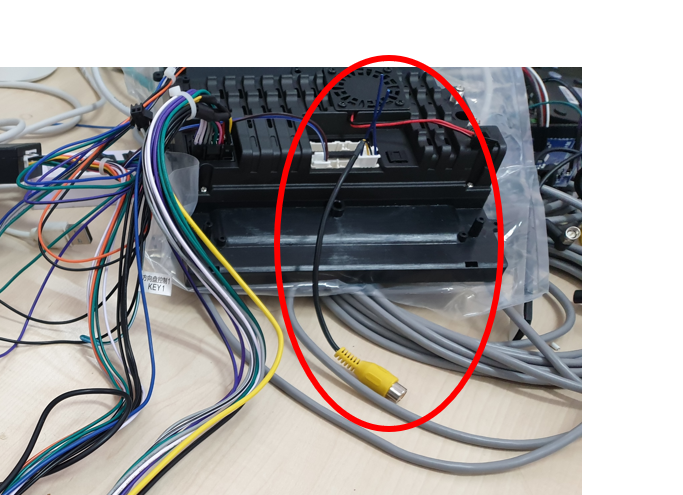

       영상 단자 RCA 를 올인원쪽의 (사진 빨간색 동그라이미) - 파란색선은 와이파이선이라고 들었기때문에 흡음재 처리시 주의!  영상단자와 연결합니다. 그리고 하제엠텍 사용한 기존 매립선을 활용하기 위해 트렁크 쪽만 작업을 합니다.

(2) 트렁크

  - 후방카메라 제거  (3월20일 현재 : 순정으로 추정됩니다 SM오토몰의 제품과 동일사진으로 보임)

     테이프등을 이용해서 카메라를 제거합니다. 처음에 이작업을 해보시고 힘드시면 업체로 ㄱㄱ 저는

     칼(유리창 스티커 제거할수 있는 ) 과 송곳등을 이용해서 제거했습니다. 흠집 안나게 조심합시다.. 생각보다

    떼어내면 스티커 있는 부분이 작습니다. JY 커스텀은 로고 마크안쪽의 전체면이 3M 테잎으로 되어있습니다.

너덜해진 카메라~

   - 리무버를 이용해서 고정핀을 제거합니다 . 그리고 빨간색 네모박스 쪽을 보시면 T20 별 볼트가 한개 박혀있습니다 분해해서 트렁크쪽을 분리합니다.

안쪽으로 들어간 빨간색 내부박스 는 별렌치를 이용하여 분해



        - 커버를 뜯어내면 트렁크를 올리고 잘 보시면 원형 고무로 막혀 있는 케이블선이 보입니다.

          여기가 후방카메라 선이 나오는 부분입니다. 고무는 롱로우즈등을 이용해서 뽑습니다

       - 제일 어려운 부분이 남았습니다 볼트로 체결된 후방카메라를 분해해야 되는데 문제는 저 구멍에서  후방카메라 구멍까지는 정면이 아닙니다. 즉 사진의 파란색 구멍처럼 사선으로 보이는데, 공구가 정면으로 들어가지 않아서 롱로우즈로

       대각선으로 잡아서 돌려야 됩니다.  "여기서 딥빡이 또 생깁니다.."

      개인적으로 저기서 대략 10-20분 잡아 먹은것 같습니다. 돌려서 뺄려고 삽질했는데..해보니...오래된것도 있고 (삭은것인지..)후방카메라쪽이 부서지면서 너트 다 안풀고 그냥 빠졌습니다. 첫번째 사진 후방카메라 빠진 사진 보시면 이해 되실겁니다. 그리고 선을 자르면 롱로우즈로 안돌리고도 빠집니다.

   - 후방 카메라 선을 자르고 빼면 다음과 같이 홀사이즈 확인해보겠습니다. 그리고 너트는 일반적인 후방카메라 14mm 너트를 사용하는데, 14mm 너트와 동일합니다. (14MM인지는...기억이 가물..) 후방카메라 구입하시면 너트가 홈이 파져서 선중간에 끼울수 있게 되어있는게 이런 너트 쓰시면 안됩니다. 그냥 일반 너트로해서 케이블 끝부분부터 넣으셔야 너트를 안 잃어버립니다.

이런 후방카메라 기본 너트를 사용하면 잃어버립니다. 일반 너트를 구해서 넣읍시다. 저는 하제엠텍에서 분해한 너트를 활용해서 넣었습니다.

접착제 : 가로 세로 27MM, 홀구멍 사이즈 11MM

  - 이제 선택지가 있습니다. 순정은 안되고 하제엠텍 용품 후방도 안되니,

    JY 커스텀의 후방카메라를 사용할지 아니면, 일반적인 트렁크타입 후방카메라를 사용할지 결정해야 됩니다.

  - 저는 JY 커스텀 후방카메라 사용은 포기하고 일반 후방카메라 를 구입했습니다 (구글에서 검색해보니 TOP7중 엑스비전 제품을 사용했습니다)

  - 후방카메라의 제약조건은 트렁크 타입이 될것! 그리고 매립 구멍이 11MM 에 들어갈것입니다 JY는 안쓴 이유가 구멍 사이즈를 넓혀야 되는데 이 구멍을 넓히면 나중에 사제등을 사용할때 문제가 될것 같아서....

 -  접착제 리무버로 휴지에 뿌려서 붙이다음 불리니 그냥 다 떨어집니다 (대략 5분)

 (3) 배선

  중간의 검정색은 휴즈로 보시면 됩니다. 오른쪽 램프와 연결되는 전원선 , 오른쪽 검정색 테입쪽으로 들어가는 영상선.

  - 트렁크 쪽 배선을 보시면 리어 램프쪽의 하제엠텍 작업된 빨간색 검정색 (이건 12V +,- 입니다 ) 이선을 잘라서 연결하고(빨간박스),( 램프쪽은 회색선과 흰빨줄선 이 +,- 같지만 그부분은 놔두고 길게 빼놓은 전원선을 활용)합니다.

  - 남은것은 영상선입니다((노란박스). 자르는 위치는 파란동그라미(휴즈)를 기준으로해서 차량쪽으로 자릅니다.휴즈쪽에 가깝게 검정색선을 자릅니다. (케이블을 최대한 활용) 휴즈부터 카메라의 칩이 달린 케이블까지 버립니다.

5V 변환 모듈이 달려있음 (검정색 케이스안에 있음) 분해후 사진임

5V->5V 변환 모듈케이스와 분해된 후방카메라

 - 노란박스 (영상선)을 잘라서 보시면 노란색, 빨간색, 쉴드(이건 접지선으로보시면됩니다) 으로 나뉩니다.

   노란색은 RCA 의 단자 뾰족한 부분으로 이어지는 영상선으로 보시면 되고, 빨간색선은 RCA 단자의 돌출된 선입니다.

   RCA 2핀 터미널로 테스트해보니 영상이 나옵니다. 노란색 과 쉴드선 2개만 이용시...

   일단 저는 3가닥을 다 납땜해서 연결했습니다. 쉴드선은 꼬아서 수축튜브 작업을 했습니다.

납땜 완료한 영상선 (실제 빨간색 선은 사용안하지만, 일단 연결함)

 다시 역순으로 흡음재 처리 및 케이블 타이 치고 트렁크 조립을 합니다.

카메라 너트는 도구로 잡기 힘들어서  마지막은 너트를 손으로 잡고 고정했습니다 결국 접착제에 의지..ㅠ.ㅠ

라쳇앞부분 굽은형태를 사용하면 되는데..굳이 다시 구입하기 싫어서...

- 테스트 화면

광각으로인한 화면 왜곡과 하단을 너무 많이 비추는 각도



  실제 테스트한 영상

  넓은 화각(171도)로 인한 화면의 왜곡.. 순정처럼 주차선을 정리하긴 힘듭니다. 그냥 사용하는것으로...

  나중에 후방카메라 찾아서 넓은 화각보다는 왜곡 덜되는것으로 하면 좋을것 같습니다.

 박스 놓고 거리재고 이러면 될것 같긴한데..그작업을 하다가 접었습니다. 순정처럼 되긴 어렵다고 생각되고 화면도 왜곡된

  화면에 각도도 좀 너무 밑을 보는 상황이라서...



 레이더 옵션을 ON 하면

 상하 좌우반전이 되어서 굳이 선을 안잘라도 되지만, 일단 잘라서 상하 반전 (가니쉬 타입과 트렁크 타입의 차이임)

  그러나, 소리는 안나오네요.. 소리는 아무래도 올인원 문제인듯 합니다. 설정하는 부분을 못찾겠네요.

 * 소리는 카페나 이런부분에서 검색해보고 올인원쪽도 확인해봤지만, 구입하면 주는 스피커선을 rca 단자 (4g쪽)의 앰프쪽에 연결하면 된다라는 얘기도 있지만..일단 저는 그선을 잘라서 커넥터를 팬연결하는 데 사용한상황이라서.. 테스트는 안해봤습니다. 설정 부분에서도 스피커 관련된 부분은 찾을수가 없어서.. (직출 스피커쪽...)

** 생각에는 aux 단자쪽 출력과 메인 단자쪽 출력이 어차피 똑같다고 생각되어서. FR- L , -R OUT 을 연결해도 동일할것 같아서...그냥 SKIP!

   레이더에서는 분명히 색깔이 표시되는것으로 보아서 .... 캔버스에서 통신은 되나, 소리 처리는 캔버스 통신으로 안하는것 같은데..... 이부분이 좀 아쉽네요.

===========================================================================================

// 3월 17일 업데이트 내용

  결국 사제 ( 트렁크 타입보다는 가니쉬 타입이 많은 상황이고, 둘다 호환 되는 제품군에서 하나를 선택하여 인터넷 몰에서 구입한) 후방 카메라 설치후, 너무 바닥을 보고 있어서 불편했는데....

  르노에서 연락이 와서 후방카메라를 입고 되었다고 구입하라고 하네요.. 그래서 방문했습니다.

보니 설치된 제품과 완전 틀림 ( JY것으로 추정됨)

  * 아 이제 부터 정말 열받기 시작함

사진을 보다시피 이거.. 설치된 제품이 아닙니다.

  결국 차량  출고 할때 (임시번호판도 아니고) 차번호로 조회해서 받은 저물건인데, 부품실에서 개봉하니, 바로 대답하는부분이 당신이 적어준 부품을 주문했을뿐이다 라고 하더군요..

  일반 접수처에서 조회한 부품 번호 인데..쩝.. 더이상 싸우는것도 귀찮아서 그냥 사서 들고 왔습니다.

  원래 제대로된 후방 카메라 모델을 알고 있었으면 저런 납땜은 안하고 쉽게 끝났는데....짜증이 확 오르더군요..

  일을 두번해야 되어서...

>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>후방 카메라 확인법 : 차대번호 및 차량번호 조회는 믿지 마세요 !!! 저처럼 당할수 있으니,

                                 트렁크 쪽 분해해서 보드 있는지 없는지 확인만 해보셔도 됩니다.  4핀이면 JY것일 확률이 높고, 5V 변환 보드 있으면 순정입니다.  순정 관련된 부분은 아래 링크 추가적으로 확인해보시길... 4핀은 일반적인 국산 후방카메라 동그라미 4핀 커넥터 입니다.  아래 글은 기존 카메라가 순정이라고 추정 될수 밖에 없는..내용을 검색..

  https://m.blog.naver.com/sky800801/222263857449

SM6 후방카메라 불량

  >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>



광각 왜곡과 너무 하단을 보는 후방카메라를..일단 걷어내고..

JY 작업을 해보겠습니다 -_-;;;



1. 32파이로 홀쏘로 다시 구멍 넓힘.

2. 4핀짜리 선이라서 호환 되는지 확인해봤지만..안되어서, 선은 납땜을 다시..

3. 카메라 고정후, 카메라 회전 각도 조절 (아래 그림처럼 작업)



기존에 구입한 사제 후방카메라와 광각이 비슷하고 왜곡도 비슷한것 같습니다...



주차 라인 정리후, 사용 잘됨. 빨간색 대략 50CM 내외로 정리해서 사용했습니다.

사진에는 없으나, 레이더 옵션을 on 하면 후방 감지가 됩니다. (전방센서는 없는 상황이라서...)



혹시 르노중에 후방 감지 소리가 나시는 분들 설정이나 캔버스 좀 확인 부탁드립니다..ㅠ.ㅠ
